Katalysator für 10V ur-quattro
WR Motor
Nachdem ich einen geregelten Kat in meinen Ur eingebaut habe möchte ich Euch darüber möglichst detailiert informieren:
Ur-quattro ohne Kat:
Keynumber 00
| vor 1.1.1997 | bis 31.12.2000 |
bis 1.1.2001 | nach 1.1.2005 | |||
| 21,60 DM/100ccm | 41,60DM / 100ccm |
49,60DM / 100ccm | 49,60DM / 100ccm | |||
| 475,20 DM / 2,2l | 915,20 DM / 2,2l | 1091,20 DM / 2,2l | 1091,20 DM / 2,2l |

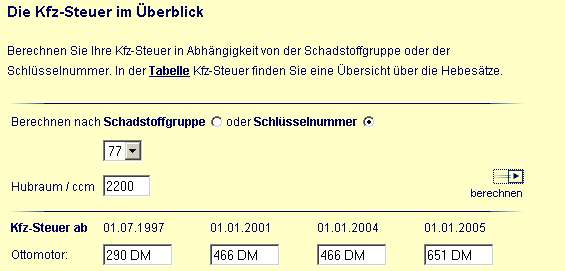

Ur-quattro mit Kat, Schlüsselnummer 77:
Keynumber 77, Euro1 Schadstoffnorm ( einen besseren Kat gibt es leider nicht!)
Ersparnis pro Jahr:
| bis 1.1.1997 | bis 31.12.2000 |
bis 1.1.2001 | nach 1.1.2005 | |||
| 184,80 DM / 2,2l | 674,80 DM / 2,2l | 624,80 DM / 2,2l | 440,00 DM / 2,2l |
Photos des Nachrüstsatzes
Einfach auf die Photos klicken um eine größere Ansicht zu erhalten.

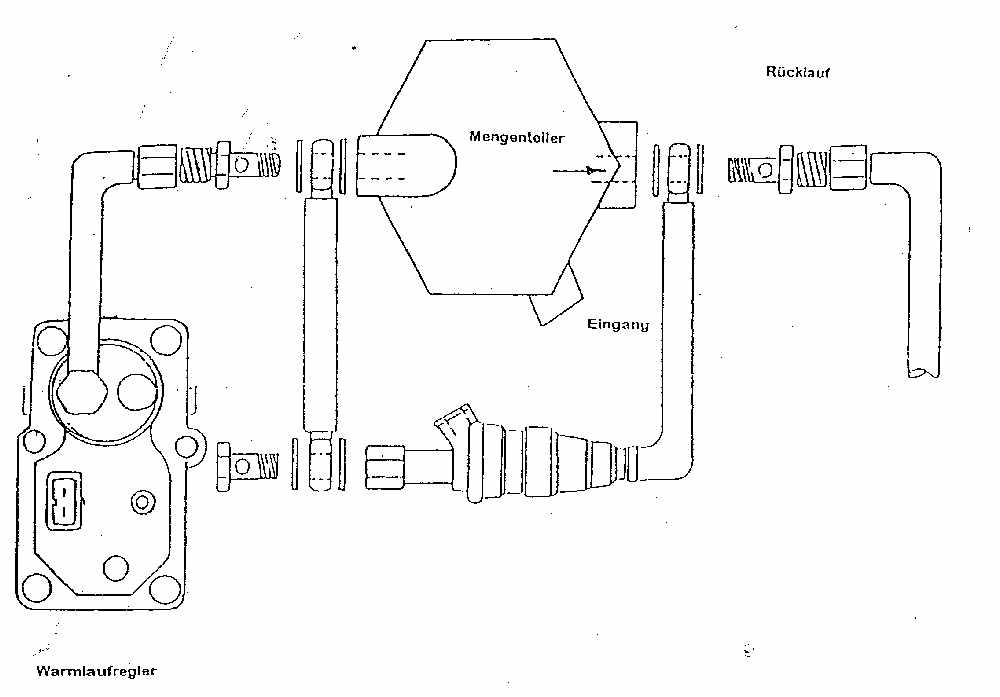

Blockschaltbild des Benzinregelsystems |

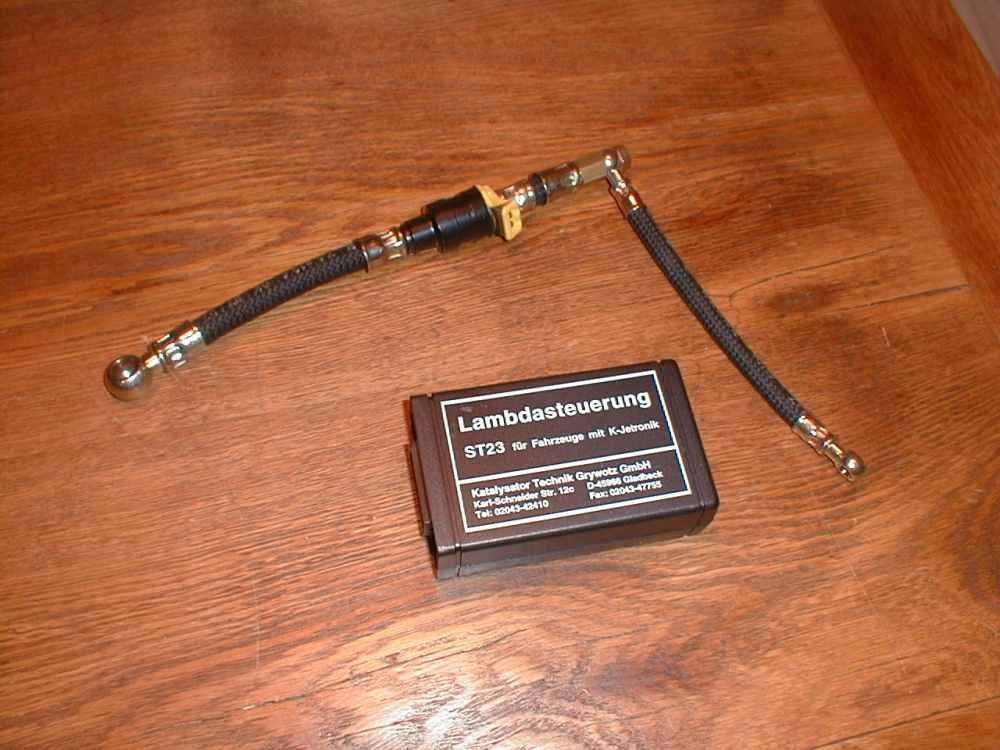

Benzindruckregelventil und Steuergerät |

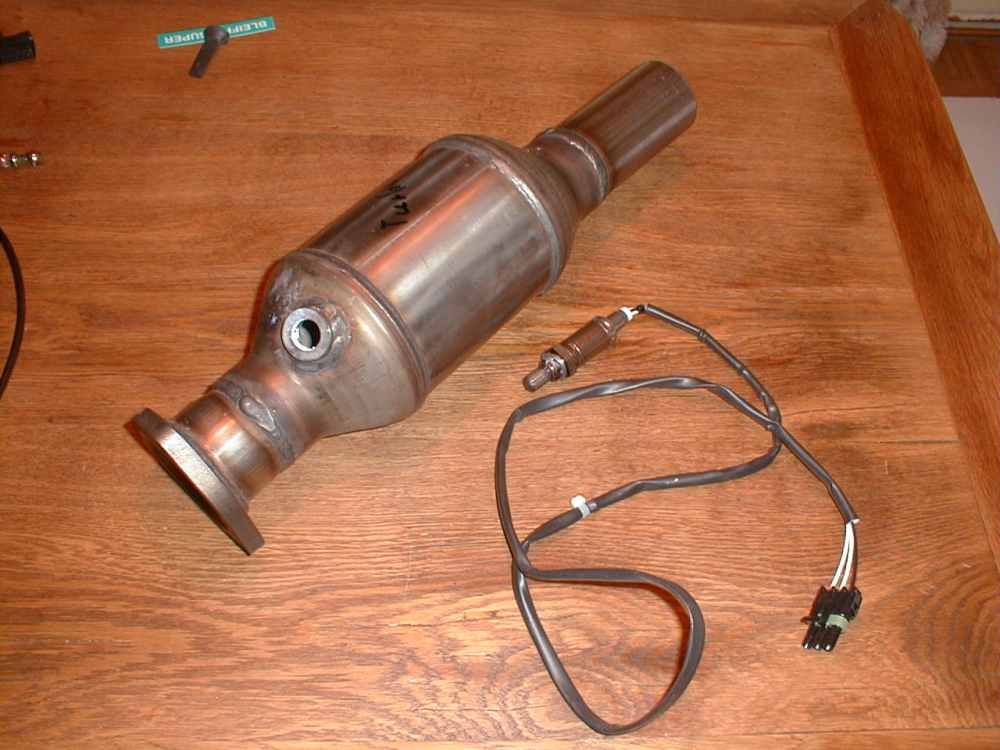

Kat mit Lamdasonde |
|

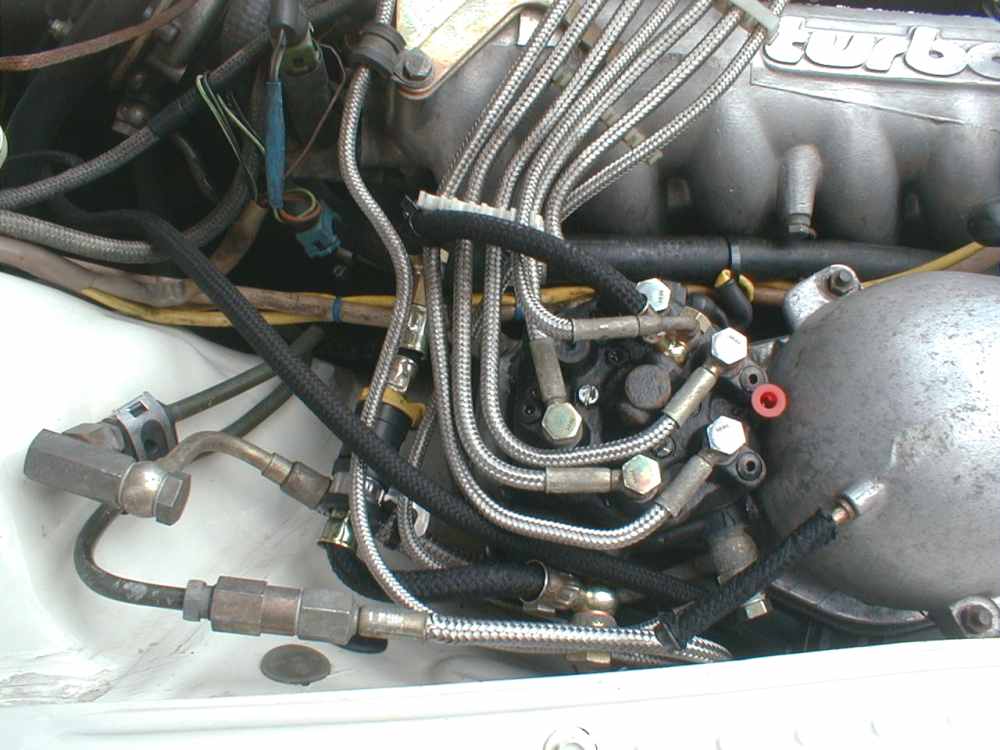

Benzindruckregelventil eingebaut |

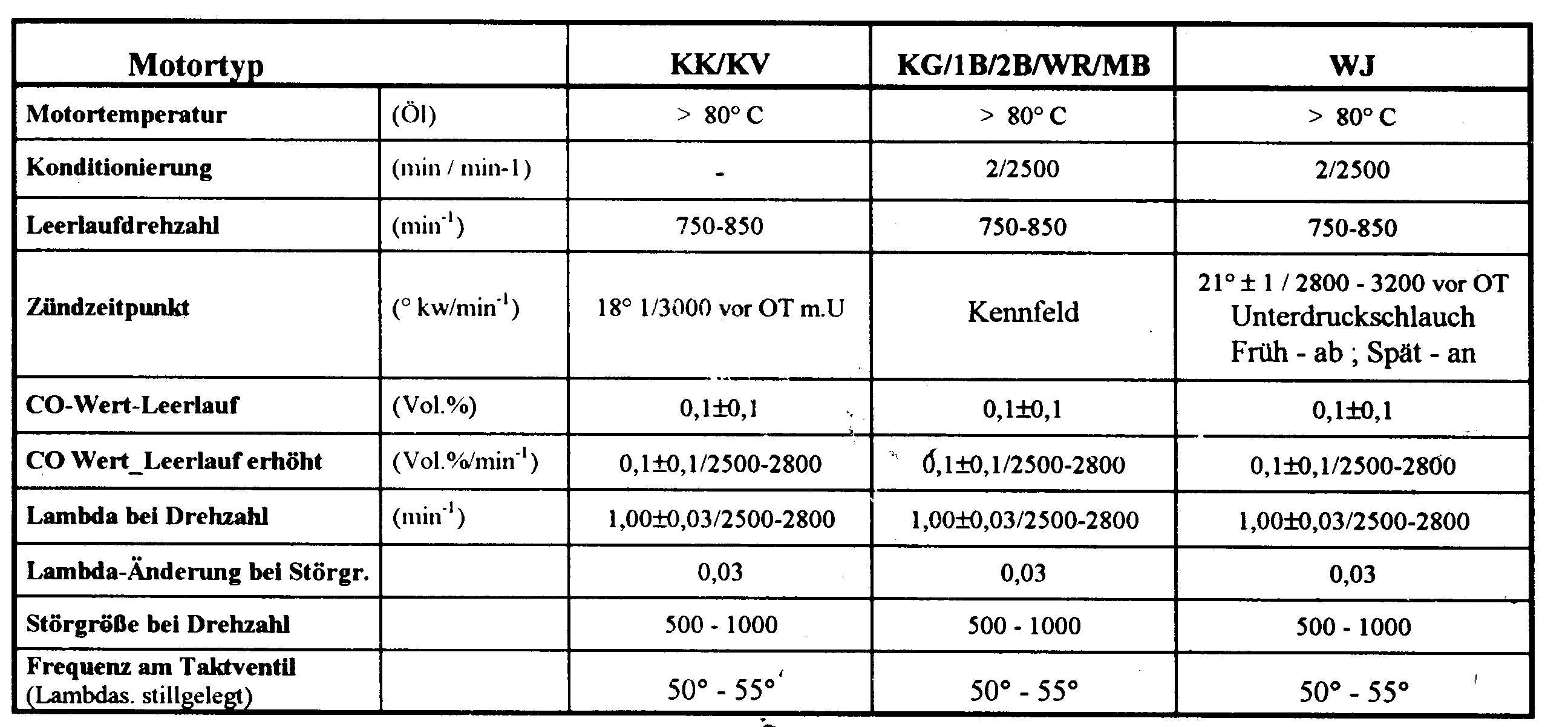

Werte für Motoreinstellung |
Funktionsprinzip
Um die Einspritzmenge (bei gleicher Lage der Stauscheibe) einer rein mechanischen Einspritzanlage regeln zu können wird folgender ,einfacher Trick angewandt:
Zwischen Warmlaufregler und Mengenteiler wird die Benzinleitung "angezapft" und mit der Rückleitung verbunden. Diese Verbindung enthält ein Bosch Einspritzventil das durch ein externes Steuergerät betätigt wird. Wird der Druck am Mengenteilereingang erniedrigt ( elek. Bosch Einspritzventil arbeitet) wird die eingespritzte Benzinmenge (Mengenteiler K-Jetronik) erhöht, also das Luftgemisch mehr mit Benzin angereichert. Dieses Nachrüstsystem kann das Luftgemisch nur mit mehr Benzin anreichern, nicht abmagern.
Teile des Nachrüstkatalysators des Herstellers GRYWOTZ
| Beschreibung: | Hersteller: | Nummer: | weitere Infos: |
| Lamdasonde, beheitzt | Bosch | LSH6, 0 258 003 021, 971191, 12Volt | Gewindeaußendurchmesser: 18 mm,Steigung ca1,5 mm |
| ele. Einspritzventil | Bosch | 0 280 150 007 | mindert Druck am Eingang desMengenteiler |

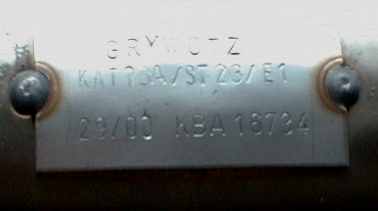

| Katalysator | Grywotz* | KAT06A/ST23/E1/KBA16734 | Edelstahl |
Katlänge: 45 cm, Durchmesser 12cm, Anschluß am Hosenrohr wie original Mitteltopf, hinten Durchmesser außen 60mm ,soll am hinteren Ende angeschweißt werden |
* ist bestimmt irgendein anderer Hersteller, der ist jedoch unbekannt
